Úvod
Ve vyvíjejícím se prostředí distribuce elektrické energie je poptávka po bezpečných, kompaktních a efektivních řešeních rozvoden vyšší než kdykoli předtím. Na stránkách Rozvodna amerického typu ZGS, známý také jako Americký pad-Mounted Kompaktní rozvodna, je navržen tak, aby splňoval tyto požadavky díky praktickému a integrovanému designu. Ať už se používají v městských čtvrtích, projektech obnovitelných zdrojů energie nebo průmyslových parcích, rozvodny ZGS nabízejí odolnou a nákladově efektivní alternativu ke konvenčním distribučním systémům.
Tento článek se zabývá základní koncepcí rozvoden ZGS, jejich praktickým využitím, významem pro trh, technickými specifikacemi a rozdíly mezi nimi a ostatními kompaktními rozvodnami. Průvodce rozvodnou stanicí modely, jako jsou evropské typy.
Co je rozvodna amerického typu ZGS?

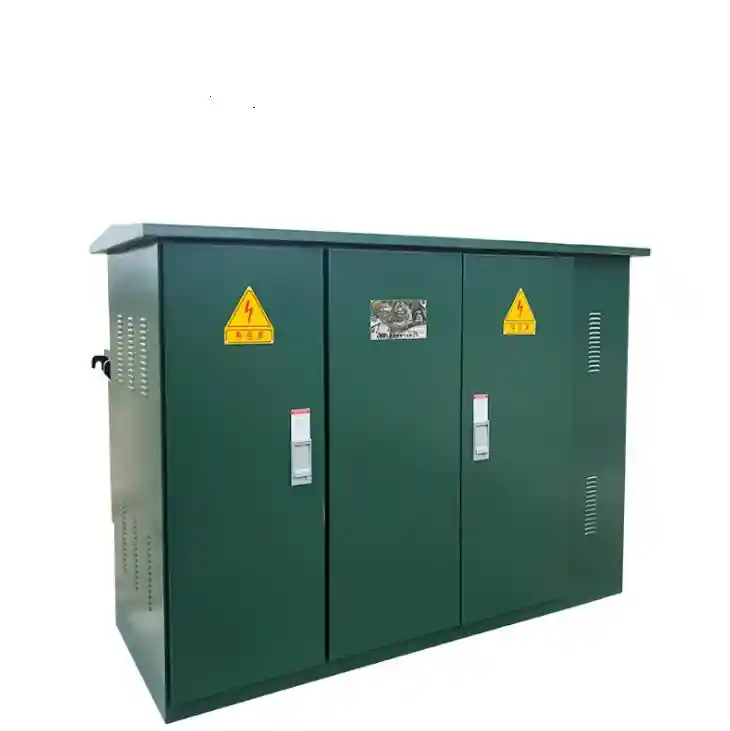

A Kompaktní rozvodna amerického typu ZGS je plně uzavřená elektrická rozvodna na podložce, která v sobě integruje vysokonapěťový vypínač zátěže, a distribuční transformátora nízkonapěťový rozváděč do jediné kompaktní ocelové skříně odolné proti povětrnostním vlivům.
Klíčové vlastnosti:
- Konstrukce pro montáž na podložku pro snadnou instalaci na betonové základy
- Plně utěsněný olejový transformátor
- Integrované vysokonapěťové a nízkonapěťové oddíly
- Navrženo podle ANSI/IEEE a IEC normy
- Běžně dostupné v kruhový hlavní tah nebo konfigurace s radiálním posuvem
Scénáře použití
Rozvodny ZGS jsou konstruovány s ohledem na vysokou spolehlivost a minimální údržbu, takže jsou ideální pro širokou škálu provozů. rozvody středního a nízkého napětí aplikace:
- Městské obytné a obchodní oblasti
- Průmyslové závody a logistická centra
- Oblasti obnovitelných zdrojů energie (solární a větrné systémy)
- Letiště, nemocnice a infrastruktura železniční dopravy
- Dočasný stavební rozvod elektrické energie
Jejich kompaktní rozměry a konstrukce "vše v jednom" snižují potřebu stavebních prací, což je zvláště cenné v oblastech s omezeným prostorem nebo drsnými podmínkami prostředí.
Technické specifikace rozvodny amerického typu ZGS
| Parametr | Typická hodnota |
|---|---|
| Jmenovité napětí (strana VN) | 11kV / 15kV / 20kV / 33kV |
| Jmenovité napětí (strana NN) | 400 V / 415 V / 690 V |
| Kapacita transformátoru | 100 kVA - 2500 kVA |
| Metoda chlazení | Olejové, ONAN |
| Izolační médium | Minerální olej nebo ekologická kapalina FR3 |
| Třída ochrany | IP33 / IP44 (přizpůsobitelné) |
| Typ spínače HV | Vypínač zátěže nebo vakuový jistič |
| Normy | ANSI C57.12, IEEE Std 386, IEC 61330 |
Trendy na trhu a souvislosti v odvětví
S růstem globální infrastruktury a zrychlující se decentralizací energetických sítí stále roste poptávka po předpřipravených modulárních rozvodnách. Podle 2024 zpráva MarketsandMarkets, trh s kompaktními rozvodnami by měl do roku 2028 přesáhnout 10 miliard USD, přičemž rostoucí podíl bude připadat na konstrukci amerického typu díky její modularitě a odolnosti.
Přední výrobci, jako např. ABB, Schneider Electric, Siemensa PINEELE nabízejí rozvodny ZGS, které jsou v souladu s oběma IEEE a IEC standardy, což zvyšuje jejich globální přizpůsobivost.
Odkaz: Normy IEEE pro zařízení montovaná na podložku, Wikipedie: Transformátor na podložce
ZGS vs. evropské kompaktní rozvodny
Pochopení rozdílu mezi ZGS (americká) a Evropská kompaktních rozvoden je zásadní pro určení správného vybavení:
| Funkce | ZGS American Type | Evropský typ |
|---|---|---|
| Přístupový směr | Montáž shora; jeden přístupový panel | Boční montáž; samostatné dveře |
| Struktura | Integrovaný ocelový kryt | Rozdělený beton/ocel |
| Typ transformátoru | Plně utěsněné, ponořené do oleje | Olejový nebo suchý typ |
| Případ použití | Široké využití v Severní Americe a Asii | Běžné v EU, na Blízkém východě |
| Připojení kabelu | Horní/dolní přívod, kolenové konektory | Boční přístup, svorkovnice |
| Údržba | Nízká; utěsněný systém | Modulární, snadnější výměna komponent |
Rady pro nákup: Jak vybrat správnou rozvodnu ZGS?
Výběr správné rozvodny ZGS zahrnuje vyhodnocení klíčových aspektů vašeho projektu:
Poptávka po zatížení a kapacita
- Ujistěte se, že jmenovitá hodnota transformátoru odpovídá současnému i budoucímu elektrickému zatížení.
Podmínky instalace
- Skříně s krytím IP vybírejte podle podmínek vlhkosti, teploty a prašnosti.
Konfigurace přepínače
- Vyberte si mezi kruhová hlavní jednotka (RMU) nebo radiální v závislosti na požadavcích na redundanci.
Ekologické a bezpečnostní možnosti
- Rozhodněte se pro Kapalina FR3 izolace, pokud jde o ochranu životního prostředí.
- Podle potřeby přidejte ochranu proti obloukovému selhání nebo systémy dálkového monitorování.
Dodržování předpisů
- Zajistěte, aby výrobek splňoval ANSI, IEEEa místní normy pro veřejné služby.
Časté dotazy o rozvodnách amerického typu ZGS
ZGS obvykle označuje "ZhongGuiShi" konfigurace v čínských normách nebo se používá zaměnitelně pro označení amerických transformátorových stanic na podložce. Označuje integrované, uzavřené, kompaktní řešení distribuce energie.
Ano. Jsou ideální pro solární a větrné elektrárny díky své kompaktnosti, spolehlivosti a minimální údržbě často slouží jako rozhraní mezi střídači a rozvodnými sítěmi.
Při správné instalaci a občasných kontrolách může systém ZGS průvodce kompaktní rozvodnou může trvat 25-30 let, zejména pokud jsou utěsněné a používají vysoce kvalitní olejové izolační systémy.
Závěr
Na stránkách Rozvodna amerického typu ZGS nabízí spolehlivé, prostorově úsporné a vysoce integrované řešení pro potřeby moderní distribuce energie. Tato kompaktní konstrukce rozvodny kombinuje odolnost, účinnost a bezpečnost v jednom balení - od obytných sítí až po průmyslové zóny a projekty čisté energie.
Pokud pochází od důvěryhodných výrobců, jako je PINEELEa instalovány v souladu s IEEE a IEC normy, poskytují rozvodny ZGS dlouhodobý výkon s minimálním provozním rizikem.
